Introducción

El término topología se refiere a la forma en que se enlazan ordenadores. Hay diferentes tipos de topologías que responden a las necesidades de los diferentes usuarios que existen como lo son la topología bus, la topología árbol, la topología estrella, la topología anillo, y la topología malla. A su vez, cada una de ella se puede mezclar junto con otra para formar una topología híbrida.

No todas las topologías pueden operar de la misma forma y en los mismos lugares. Es cierto que muchas de ellas se asemejan pero también tienen sus diferencias que las caracterizan.
No podemos decir que una topología es mejor que otra porque para elegir cuál es la que más nos conviene, debemos tener en cuenta múltiples factores.

En nuestro caso nos enfocaremos en la topología malla cuyo funcionamiento es muy sencillo pero a pesar de ello no es tan usada como las demás por su alto costo. Esta topología es utilizada principalmente en áreas pequeñas pero ofrece una gran seguridad y fiabilidad.

Topologías de Red

Las redes de computadoras surgieron como una necesidad de interconectar los diferentes ordenadores de una empresa o institución para poder así compartir recursos y equipos específicos. Pero los diferentes ordenadores que van a formar una red se pueden interconectar o enlazar de diferentes formas, debe elegir la forma correcta ya que va a determinar el rendimiento y la funcionalidad de la red.

La topología de red es la representación geométrica en la cual se enlazan entre si los ordenadores de manera física (hardware) o lógica (software).
Para poder determinar la topología ideal para una red concreta se toman en cuenta varios factores, como el número de máquinas a interconectar, el tipo de acceso al medio físico que deseemos, etc.

Hay 3 aspectos diferentes a la hora de considerar una topología:

La topología física: es una cadena de comunicación que los ordenadores que conforman una red usan para comunicarse entre si. Esta determinada por la forma en la cual se conectan los ordenadores, no importa la distancia entre ellos, ni el tipo de señal, ni las tasas de transmisión. Las Topologías de red más básicas son 5:

- Topología Bus: es la manera más simple en la que se puede organizar una red. En la topología de bus, todos los equipos están conectados a la misma línea de transmisión mediante un cable, generalmente coaxial.

- Topología Anillo: los equipos se comunican por turnos y se crea un bucle de equipos en el cual cada uno "tiene su turno para hablar" después del otro.

- Topología Estrella: los equipos de la red están conectados a un hardware denominado concentrador, que es una caja que contiene un cierto número de sockets a los cuales se pueden conectar los cables de los equipos.

- Topología Árbol: Consiste en la conexión de distintos buses lineales (ramas) a un nuevo bus troncal del que se reparte la señal hacia las ramas.

- Topología Malla: Contiene múltiples caminos para llegar al destino lo cual a favorece ya que si hay trafico de información, se podrá tomar una ruta alterna para hacer llegar la información al destino.

La topología lógica: a diferencia de la topología física, es la forma en que los datos viajan por las líneas de comunicación, a la que están enlazados los ordenadores. Las Topologías más comunes son:

- Broadcast (Ethernet): Significa que cada ordenador envía sus datos hacia todos los demás ordenadores del medio de red. No se sigue ningún orden, sino qu cada uno de los ordenadores accede a la red para transmitir los datos en el momento que lo necesita.

- Transmisión de Token(Token Ring): Controla el acceso a la red al transmitir un Token eléctrico de forma secuencial en cada ordenador, si este recibe el Token significada que pude enviar datos a través de la red pero sino tiene ningún dato que enviar, se transmite el Token al siguiente ordenador y así sucesivamente.

La topología matemática: mapas de nodos y enlaces, a menudo formando patrones.

Topología Malla

La topología malla es un tipo de topología física que utiliza conexiones punto a punto en donde los ordenadores se encuentran conectados entre sí por medio de cables separados a diferencia de otras topologías.

En una red malla la información es enviada únicamente a los dispositivos que se encuentran conectados eliminando así las colisiones e interferencias que pueden producirse cuando la información es compartida por varios dispositivos.

A diferencia de otras topologías, la de malla no es tan utilizada ya que al necesitar demasiado cableado resulta ser más costosa pero es utilizada principalmente en áreas urbanas, redes municipales, campus universitarios y vecindarios.

Esta topología se involucra o se efectúa a través de redes WAN. Un ejemplo es el Internet, llamada justamente la Telaraña Mundial o Red de Redes.

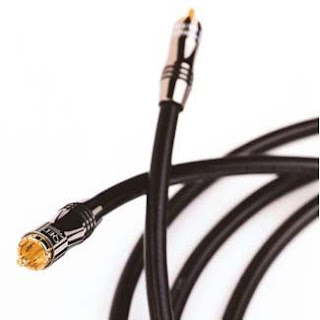

La topología malla generalmente está conectada por medio de un cable coaxial ThickNet o un cable de fibra óptica.

Características

· Enlaza de manera física los ordenadores.

· Es utilizada en pequeñas redes

· Cada ordenador tiene sus propias conexiones con los demás ordenadores.

· Es una topología robusta lo que evita que el sistema no se inhabilite cuando alguno de los enlaces falla debido a que posee enlaces alternos hasta que llegue a su destino.

· Posee líneas de seguridad las cuales evitan que otros usuarios tengan acceso a la información que es enviada.

· La información enviada por medio de esta topología puede circular por diferentes rutas a través de la red.

· Esta topología puede funcionar también de manera inalámbrica.

· Puede ser utiliza con otras topologías para crear una topología híbrida.

· Cada ordenador debe tener puertos de entrada y salida.

· Los ordenadores pueden tener diferentes sistemas operativos y tipos de hardware pero deben cumplir con la especificación del protocolo.

Ventajas

· Ofrece fiabilidad y seguridad: Esto se debe a que la información enviada solo será vista por el destinatario correspondiente.

· Utilización de canales dedicados: La información como ya se mencionó, solo será enviada a los ordenadores que se encuentran conectados eliminando los problemas que existen cuando la información es enviada a muchos dispositivos.

· Es tolerante a fallas: Como los ordenadores están enlazados de manera física, se crea una redundancia que permite que la información llegue a su destino aún si en alguno de los enlaces se ha producido algún fallo.

· Fácil detección de problemas: Los enlaces punto a punto facilitan la detección de fallos y los aíslan.

· Mayor velocidad: Esto se debe a que no comparten los enlaces.

· Posee múltiples caminos, lo cual posibilitar caminos alternativos para la transmisión de datos y en consecuencia aumenta la confiabilidad de la red.

Desventajas

· Su principal desventaja es que funciona con pocos ordenadores debido a que están conectados físicamente y si la cantidad de ordenadores es muy grande las conexiones serían abrumadoras es por ello que solo se utiliza en redes pequeñas.

· Es más costosa que las demás topologías debido a que utilizan mayor cantidad de cableado.

· La cantidad necesaria de cables puede ser mayor que el espacio disponible para acomodarlos.

· Tanto su instalación, configuración y mantenimiento son muy difíciles debido a que los ordenadores deben estar conectados entre sí.

· Su reparación se puede tornar difícil debido a que son complicadas para detectar su conexión por parte del servicio técnico.

· Como su instalación es difícil y su costo elevado, se han presentados casos en donde las implementaciones no cubren los enlaces necesarios construyendo así una red malla incompleta.

· Baja eficiencia de las conexiones o enlaces, debido a la existencia de enlaces redundantes.
